    法兰管板生产厂家 法兰管板 产地一手货源

    法兰管板生产厂家 法兰管板 产地一手货源

    更新时间:2019-11-22   浏览数:9
    所属行业:建材 管材管件 方矩管
    发货地址:河北省沧州盐山县
    产品规格:
    产品数量:9999.00个
    包装说明:
    单 价:88.00 元/个
    管板厂管板式换热器固定管板式换热器的发展历史
    固定管板式换热器 -发展历史板式换热器
    二十世纪20年代出现板式换热器,并应用于食品工业。以板代管制成的换热器,结构紧凑,传热效果好,因此陆续发展为多种形式。30年代初,瑞典首次制成螺旋板换热器。接着英国用钎焊法制造出一种由铜及其合金材料制成的板翅式换热器,用于飞机发动机的散热。30年代末,瑞典又制造出第一台板壳式换热器,用于纸浆工厂。在此期间,为了解决强腐蚀性介质的换热问题,人们对新型材料制成的换热器开始注意。 板面式换热器
    60年代左右,由于空间技术和尖端科学的迅速发展,迫切需要各种高效能紧凑型的换热器,再加上冲压、钎焊和密封等技术的发展,换热器制造工艺得到进一步完善,从而推动了紧凑型板面式换热器的蓬勃发展和广泛应用。此外,自60年代开始,为了适应高温和高压条件下的换热和节能的需要,典型的管壳式换热器也得到了进一步的发展。70年代中期,为了强化传热,在研究和发展热管的基础上又创制出热管式换热器。
    换热器按传热方式的不同可分为混合式、蓄热式和间壁式三类。
    混合式换热器是通过冷、热流体的直接接触、混合进行热量交换的换热器,又称接触式换热器。由于两流体混合换热后必须及时分离,这类换热器适合于气、液两流体之间的换热。例如,化工厂和发电厂所用的凉水塔中,热水由上往下喷淋,而冷空气自下而上吸入,在填充物的水膜表面或飞沫及水滴表面,热水和冷空气相互接触进行换热,热水被冷却,冷空气被加热,然后依靠两流体本身的密度差得以及时分离。
    蓄热式换热器是利用冷、热流体交替流经蓄热室中的蓄热体(填料)表面,从而进行热量交换的换热器,如炼焦炉下方预热空气的蓄热室。这类换热器主要用于回收和利用高温废气的热量。以回收冷量为目的的同类设备称蓄冷器,多用于空气分离装置中。
    间壁式换热器的冷、热流体被固体间壁隔开,并通过间壁进行热量交换的换热器,因此又称表面式换热器,这类换热器应用最广。
    间壁式换热器根据传热面的结构不同可分为管式、板面式和其他型式。管式换热器以管子表面作为传热面,包括蛇管式换热器、套管式换热器和管壳式换热器等;板面式换热器以板面作为传热面,包括板式换热器、螺旋板换热器、板翅式换热器、板壳式换热器和伞板换热器等;其他型式换热器是为满足某些特殊要求而设计的换热器,如刮面式换热器、转盘式换热器和空气冷却器等。
    换热器中流体的相对流向一般有顺流和逆流两种。顺流时,入口处两流体的温差大,并沿传热表面逐渐减小,至出口处温差为最小。逆流时,沿传热表面两流体的温差分布较均匀。在冷、热流体的进出口温度一定的条件下,当两种流体都无相变时,以逆流的平均温差大顺流最小。
    在完成同样传热量的条件下,采用逆流可使平均温差增大,换热器的传热面积减小;若传热面积不变,采用逆流时可使加热或冷却流体的消耗量降低。前者可节省设备费,后者可节省操作费,故在设计或生产使用中应尽量采用逆流换热。
    当冷、热流体两者或其中一种有物相变化(沸腾或冷凝)时,由于相变时只放出或吸收汽化潜热,流体本身的温度并无变化,因此流体的进出口温度相等,这时两流体的温差就与流体的流向选择无关了。除顺流和逆流这两种流向外,还有错流和折流等流向。
    在传热过程中,降低间壁式换热器中的热阻,以提高传热系数是一个重要的问题。热阻主要来源于间壁两侧粘滞于传热面上的流体薄层(称为边界层),和换热器使用中在壁两侧形成的污垢层,金属壁的热阻相对较小。
    增加流体的流速和扰动性,可减薄边界层,降低热阻提高给热系数。但增加流体流速会使能量消耗增加,故设计时应在减小热阻和降低能耗之间作合理的协调。为了降低污垢的热阻,可设法延缓污垢的形成,并定期清洗传热面。
    一般换热器都用金属材料制成,其中碳素钢和低合金钢大多用于制造中、低压换热器;不锈钢除主要用于不同的耐腐蚀条件外,奥氏体不锈钢还可作为耐高、低温的材料;铜、铝及其合金多用于制造低温换热器;镍合金则用于高温条件下;非金属材料除制作垫片零件外,有些已开始用于制作非金属材料的耐蚀换热器,如石墨换热器、氟塑料换热器和玻璃换热器等。
    法兰管板生产厂家
    固定管板换热器中常用的是U型膨胀节,它具有结构紧凑简单,补偿性好,价格便宜等优点。
    管板用于三、四类压力容器的管板需要比较高的精度,传统的孔加工方法是钳工划线,摇臂钻打孔。
    当换热管与管板焊接连接时,管孔表面粗糙度Ra值不大于25μm。
    法兰管板生产厂家
    管子穿过孔,在管板的正面胀接和焊接,根据工况条件,有的还要在管板上先设置堆焊层。

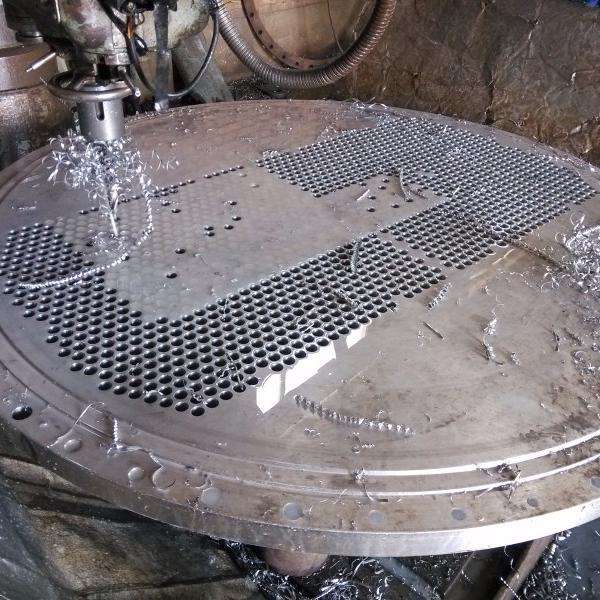

    管板,就是在圆形钢板上钻出比管子外径一样略大一些的孔,将管子穿入焊住固定,起这样作用的一种配件。
    管板加工方法有哪些呢?
      1、传统的管板加工方法:尽管各个厂家的加工工艺略有差别,但总的来说,不外乎,先划线(因划出的线成网格状,称网格线),打样冲点,用小钻头钻小孔,再正式钻孔,若孔壁光洁度要求高的,还要铰孔,最后倒角。分析一下这套工序,先说划线,若是标准管板(蜂窝状)还好说,若是图形复杂的,划线就很费事。再说钻孔,操作工人用摇臂钻钻孔,调整摇臂定位,再落下钻头,再抬起钻头重新调整摇臂定位,钻一个孔要做好几个动作,而操作工人的劳动强度较大,效率不高。总而言之,传统的管板加工方法,精度低、费时、费力,使得管板加工成为整个生产过程中的一个瓶颈,一谈起管板加工,人们就直皱眉头。
      2、先进的管板加工方法:其实,制约管板加工的一个主要问题是设备问题。在传统的管板加工中,摇臂钻是其主要设备。由于其手动操作特性,操作方法比较固定,很难有潜力挖掘。尽管可以用钻模等办法来提高效率,但解决不了根本问题。只有从设备上想办法,才能从根本上解决问题。国外管孔加工已普遍使用多轴数控钻床,不再使用摇臂钻,数控平面钻床能够代替人工划线、钻孔,可以大大提高加工精度和效率。我国近几年也开始实现这类钻床的国产化,但大多数厂家的产品,床身较小(2m~3m),主轴(1个或两个)不多。不能加工大型管板。不能完全替代进口产品。因此对于要求加工精度高的大型管板(超过7m),只能到国外去加工。而进口数控机床,价格昂贵,安装周期长,不易维修,并不一定适合中国的国情。人们迫切需要国内机床厂家生产出超大型数控钻床,以满足管板加工厂家的需要。
